BIELAS, PISTONES Y ANILLOS

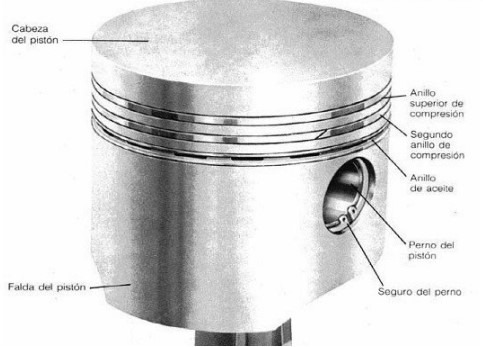

Inspección de los pistones y sus elementos.

¿Qué hay que tener en cuenta durante el montaje de pistones? El ensamblaje perfecto de
pistones y bielas, la colocación correcta del pistón en el cilindro:

Ensamblaje de pistones y bielas

Antes de montar las bielas inspeccionar si están flexionadas o torsionadas. Disponer el pistón y la biela siguiendo la dirección de montaje. Introducir lentamente y con cuidado el bulón previamente lubricado en los agujeros del bulón del pistón y en el pie de la biela.

En pistones con agujeros del bulón con tolerancia estrecha se facilita la inserción del bulón.

Bulones flotantes

Los anillos de retención suministrados sirven para fijar el bulón. No se deben volver a utilizar los anillos de retención ya usados. Evite comprimirlos excesivamente pues podrían producirse deformaciones duraderas.

Con un ligero giro de los anillos se puede comprobar si éstos están insertos correctamente en las ranuras. Orientar siempre la hendidura de los anillos en el sentido de carrera del pistón.

Montaje de la biela de sujeción

Comprobación de los segmentos del pistón

Comprobar si los segmentos se pueden girar (rotar) libremente en las ranuras para segmentos.

En los segmentos del pistón marcados con “TOP” la marca debe indicar hacia la cabeza del pistón. Con esto se garantiza la función prevista.

Segmentos rascadores de aceite con resorte helicoidal

Las puntas de juntura del resorte helicoidal en los segmentos rascadores de aceite con resorte helicoidal siempre deben disponerse exactamente opuestas a la hendidura del segmento.

En los resortes helicoidales con funda de teflón, la fundase encuentra en la hendidura del segmento.

Adicionalmente, en los segmentos rascadores de aceite con resorte helicoidal y gancho de fijación se debe prestar atención a que el gancho de fijación esté encastrado en el rascador de aceite.

1 Rascador de aceite
2 Gancho de fijación

Segmento rascador de aceite con resorte helicoidal y gancho de fijación.

Segmentos rascadores de aceite de láminas de acero de 3 piezas

Los extremos del resorte durante el transporte se encuentran en un estado de distensión y pueden quedar superpuestos al resbalarse. Se debe corregir la posición, dado el caso, antes del montaje. Las dos marcas de color en los extremos del resorte deben estar visibles.

Si no lo están, el resorte está solapado y el segmento no funciona. Antes del montaje, las hendiduras del segmento rascador de aceite de 3 piezas (ambas láminas de acero y el muelle expansor) se deben girar una contra otra en 120° respectivamente.
